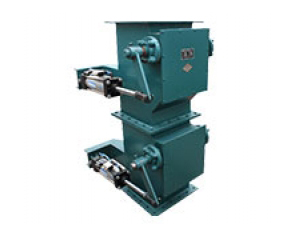

雙層單門氣動翻板閥
點擊： 次
雙層單門氣動翻板閥廣泛適用于建材、冶金、化工、電力等行業,作為各類除設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置,防止野風吹入. 雙層單門氣動翻板閥 詳細參數
雙層單門氣動翻板閥,氣動翻板閥結構特點：雙層單門氣動翻板閥采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩。
雙層單門氣動翻板閥工作原理：雙層單門氣動翻板閥的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。廣泛適用于建材、冶金、化工、電力等行業，作為各類除設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。
雙層單門氣動翻板閥
| A | B | C | A1 | B1 | C1 | H | L | N-φ | 卸灰能力 （Discharging Capacity) (M3/n) |
開啟頻率 （Start Frequency） (次/分) |
工作溫度 （Work temperature） |
減速電機型號 （Speed-down motor model） |
電機功率 （Moror power） |
重量 （Weight） |
| φ300 | φ260 | φ200 | 290 | 250 | 200 | 500 | 1540 | 8-φ13 | 12 | 17 | ≤350℃ | XWD3-59 | 0.55-6 | 124 |
| φ320 | φ280 | φ220 | 310 | 270 | 220 | 660 | 1690 | 14 | 17 | XWD3-59 | 0.55-6 | 162 | ||
| φ340 | φ300 | φ240 | 330 | 290 | 240 | 720 | 1710 | 17 | 17 | XWD3-59 | 0.75-6 | 216 | ||
| φ360 | φ320 | φ260 | 350 | 310 | 260 | 780 | 1840 | 19 | 17 | XWD3-59 | 0.75-6 | 288 | ||
| φ380 | φ340 | φ280 | 380 | 330 | 280 | 840 | 2010 | 8-φ18 | 20 | 12 | XWD3-71 | 0.75-6 | 423 | |
| φ400 | φ360 | φ300 | 400 | 350 | 300 | 900 | 2030 | 23 | 12 | XWD3-71 | 1.1-6 | 552 | ||
| φ420 | φ380 | φ320 | 420 | 370 | 320 | 960 | 2280 | 25 | 12 | XWD3-71 | 1.1-6 | 773 | ||
| φ440 | φ400 | φ340 | 440 | 390 | 340 | 1020 | 2310 | 28 | 12 | XWD3-71 | 1.1-6 | 1037 | ||
| φ500 | φ460 | φ400 | 510 | 150 | 400 | 1200 | 2370 | 35 | 12 | XWD4-71 | 1.5-6 | 1260 | ||
| φ610 | φ560 | φ480 | 600 | 550 | 480 | 1440 | 2470 | 16-φ18 | 50 | 12 | XWD4-71 | 1.5-6 | 1420 | |
| φ660 | φ610 | φ500 | 660 | 610 | 500 | 1500 | 2480 | 52 | 8 | XWED53-121 | 1.1-6 | 1638 | ||
| φ670 | φ620 | φ540 | 670 | 620 | 540 | 1620 | 2620 | 55 | 8 | XWED53-121 | 1.1-6 | 1894 | ||
| φ740 | φ680 | φ600 | 730 | 680 | 600 | 1800 | 2620 | 60 | 8 | XWED64-121 | 1.5-6 | 2458 |
