電動卸料器主要功能是控制料倉或倉儲卸料量的大小,通過電動卸料器的驅動馬達和減速齒輪轉動與分割結構的葉輪殼,物料從外殼或進料器的上部料倉填充內部葉輪,物料隨著葉輪的旋轉向下方排出外殼,電動卸料器用于裝卸、包裝、混合、卸灰、卸料固體物料輸送系統。
電動卸料器廠家根據輸送系統要求,可實現電動卸料器均勻連續地卸料,并可通過變速減速電機來控制卸料量大小,電動卸料器根據輸送物料介質的不同,可采用、、、環保衛生的材質定制生產,內部的葉輪設計防止顆粒物質形態的擠壓、阻塞和剪切,電動卸料器可用在各種干燥的粉料與小顆粒物料輸送。

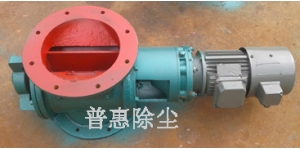

電動卸料器是由管狀的鑄鐵或不銹鋼外殼、驅動裝置、旋轉的葉輪構成,電動卸料器可采用同軸直連與鏈條傳動,并配有一對外部設置的滾子軸承,該軸承不接觸物料旋轉,輕松拆卸維護所有內部機械部件,電動卸料器與其它設備采用法蘭螺栓連接,實現了電動卸料器安裝、使用、維護簡單便捷的優點。
電動卸料器 型號 |
電動卸料器安裝聯接尺寸mm |
轉速 r/min |
電動卸料器 每轉體積 |
卸料量 m³/h |
||||||||
A |
B |
C |
A1 |
B1 |
C1 |
H |
L |
N-Φ |
||||
2型 |
Φ250 |
Φ200 |
Φ150 |
240 |
200 |
150 |
240 |
870 |
8-Φ11 |
35 |
2立升/轉 |
4 |
4型 |
Φ280 |
Φ240 |
Φ180 |
280 |
230 |
180 |
280 |
910 |
8-Φ13 |
35 |
4立升/轉 |
8 |
6型 |
Φ300 |
Φ260 |
Φ200 |
300 |
250 |
200 |
300 |
930 |
8-Φ13 |
35 |
6立升/轉 |
12 |
8型 |
Φ320 |
Φ280 |
Φ220 |
330 |
270 |
220 |
320 |
995 |
8-Φ13 |
35 |
8立升/轉 |
16 |
10型 |
Φ340 |
Φ300 |
Φ240 |
340 |
290 |
240 |
340 |
1030 |
8-Φ15 |
35 |
10立升/轉 |
21 |
12型 |
Φ360 |
Φ320 |
Φ260 |
360 |
310 |
260 |
360 |
1050 |
8-Φ15 |
35 |
12立升/轉 |
25 |
14型 |
Φ380 |
Φ340 |
Φ280 |
380 |
330 |
280 |
380 |
1070 |
8-Φ18 |
35 |
14立升/轉 |
29 |
16型 |
Φ400 |
Φ360 |
Φ300 |
400 |
350 |
300 |
400 |
1090 |
8-Φ18 |
35 |
16立升/轉 |
33 |
18型 |
Φ440 |
Φ380 |
Φ320 |
420 |
370 |
320 |
420 |
1140 |
8-Φ18 |
35 |
18立升/轉 |
37 |
20型 |
Φ450 |
Φ400 |
Φ340 |
450 |
390 |
340 |
440 |
1160 |
8-Φ18 |
35 |
20立升/轉 |
42 |
26型 |
Φ500 |
Φ460 |
Φ400 |
500 |
450 |
400 |
520 |
1260 |
8-Φ18 |
35 |
26立升/轉 |
54 |
30型 |
Φ560 |
Φ500 |
Φ440 |
550 |
490 |
440 |
560 |
1335 |
8-Φ18 |
35 |
30立升/轉 |
63 |
40型 |
Φ610 |
Φ550 |
Φ480 |
600 |
540 |
480 |
620 |
1470 |
12-Φ18 |
25 |
40立升/轉 |
60 |
50型 |
Φ650 |
Φ590 |
Φ500 |
640 |
585 |
500 |
680 |
1500 |
12-Φ18 |
25 |
50立升/轉 |
75 |
60型 |
Φ750 |
Φ680 |
Φ600 |
740 |
680 |
600 |
680 |
1500 |
12-Φ18 |
25 |
60立升/轉 |
90 |
普惠電動卸料器連接尺寸說明:A代表圓形法蘭外徑,B代表圓形法蘭螺栓孔中心距,C代表圓形法蘭內徑,A1代表方形法蘭外徑,B1代表方形法蘭螺栓孔中心距,C1代表方形法蘭內徑,H代表包括上下法蘭的高度。
