電動插板門
點擊： 次
普惠電動插板門生產廠家,提供各種型號的碳鋼與不銹鋼電動插板門格,規格參數,圖紙尺寸等,電動插板門廠家熱線03175569122 電動插板門 詳細參數
電動插板門介紹

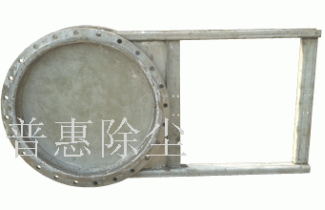

電動插板門生產廠家，根據不同規格與型號要求，以碳鋼或不銹鋼作主要原材料焊接制成，安裝在料倉或是灰?guī)斓南路狡鸬接残躁P(guān)閉的作用，通常是與卸料閥、鎖氣器配套使用。

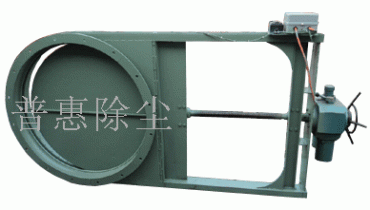

電動插板門分為方形與圓形兩個系列，主要是由電機、減速機、殼體、插板、絲杠、鍵條等組成，可以實現自動或是遠程控制插板的開啟，具有安裝簡易、不受安裝角度限制、操作方便靈活、插板開啟的優點，用在糧食、冶金、建材、電力行業部門的倉低卸料。
電動插板門型號參數表
（￠A表示圓形法蘭外徑，￠B表示圓形法蘭中心距，￠C表示圓形法蘭內徑，A*A表示方形法蘭外徑，B*B表示方形法蘭中心距，C*C表示方形法蘭內徑，H表示方形高度，H1表示圓形高度）
|
型號 |
￠A |
￠B |
￠C |
H1 |
H |
A*A |
B*B |
C*C |
電機功率 |
溫度 |
孔徑 |
|
200型 |
310 |
260 |
200 |
160 |
100 |
300 |
250 |
200 |
0.55KW |
≤300℃ |
8-φ13 |
|
220型 |
320 |
280 |
220 |
160 |
100 |
310 |
270 |
220 |
0.55KW |
8-φ13 |
|
|
240型 |
340 |
300 |
240 |
160 |
100 |
330 |
290 |
240 |
0.55KW |
8-φ13 |
|
|
260型 |
360 |
320 |
260 |
160 |
100 |
360 |
310 |
260 |
0.55KW |
8-φ13 |
|
|
280型 |
380 |
340 |
280 |
160 |
100 |
380 |
330 |
280 |
0.55KW |
8-φ13 |
|
|
300型 |
400 |
360 |
300 |
160 |
100 |
400 |
350 |
300 |
0.75KW |
8-φ18 |
|
|
320型 |
420 |
380 |
320 |
160 |
100 |
420 |
370 |
320 |
0.75KW |
8-φ18 |
|
|
340型 |
440 |
400 |
340 |
160 |
100 |
440 |
390 |
340 |
0.75KW |
8-φ18 |
|
|
400型 |
500 |
460 |
400 |
160 |
100 |
500 |
450 |
400 |
0.75KW |
8-φ18 |
|
|
440型 |
540 |
500 |
440 |
180 |
120 |
540 |
490 |
440 |
0.75KW |
8-φ18 |
|
|
500型 |
660 |
600 |
500 |
200 |
120 |
660 |
600 |
500 |
1.1KW |
12-φ18 |
|
|
600型 |
750 |
680 |
600 |
300 |
200 |
750 |
680 |
600 |
1.1KW |
16-φ18 |
|
|
700型 |
850 |
780 |
700 |
300 |
200 |
850 |
780 |
700 |
1.5KW |
16-φ20 |
|
|
800型 |
950 |
880 |
800 |
300 |
200 |
950 |
880 |
800 |
1.5KW |
20-φ20 |
|
|
900型 |
1050 |
980 |
900 |
300 |
200 |
1050 |
980 |
900 |
1.5KW |
20-φ20 |
|
|
1000型 |
1150 |
1080 |
1000 |
300 |
200 |
1150 |
1080 |
1000 |
2.2KW |
20-φ20 |
電動插板門廠家介紹注意事項
電動插板門初次使用時要注意380V接電順序，按控制盒綠鈕時為插板打開狀態，按黑鈕時插板為關閉狀態，按紅鈕時為停機狀態，無論是開啟或關閉都應對于此順序，如與次順序不符時，請及時調整接線。電動插板門在日常運行過程中，請及時為絲杠、減速機等潤滑裝置加注油脂做好維護。同時我廠也生產各種手動插板門、氣動插板閥、三通分料閥、旋轉卸料閥等配套設備，并提供低的格。
