手動插板閥
點擊： 次
普惠手動插板閥用于冶金,化工,建材,有色金屬等部門粉料與小顆粒物料放料與給料,手動插板閥價格可根據安裝尺寸與材質要求定制生產.手動插板閥廠家電話:03175569122 手動插板閥 詳細參數
手動插板閥介紹
手動插板閥用于冶金、化工、建材、有色金屬等行業部門的粉料與小顆粒物料放料與關閉，經常安裝在旋轉卸料閥的上方配套使用。
手動插板閥用碳鋼、不銹鋼作為原材料，由框架、閘板、絲桿、螺母、手輪等配件構成，通過轉動圓形手輪把閘板上下開啟運動，實現開啟與關閉。
手動插板閥采用法蘭連接，按進法蘭出料口形式分為方形法蘭與圓形法蘭兩個系列，根據進出料口大小有幾十個規格可以選型，也可按照安裝尺寸要求定制生產。
手動插板閥特點
手動插板閥整體結構緊湊、安裝與拆卸簡易，使用維護簡單、操作靈活、密封性好、便于物料流通等優點，可垂直或水平安裝。
手動插板閥在絲杠與框架連接處裝有注油孔，在日常使用中應定期檢查、注油做好防護。

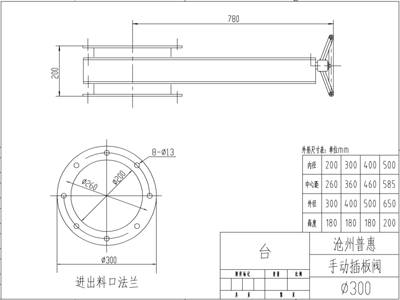

手動插板閥外形尺寸圖
| 規格型號 | ΦA | ΦB | ΦC | H | A*A | B*B | C*C | H | 溫度 | 孔徑 |
| PH-6 | 300 | 260 | 200 | 180 | 300 | 250 | 200 | 100 | ≤300℃ | 8-Φ13 |
| PH-8 | 320 | 280 | 220 | 180 | 320 | 270 | 220 | 100 | ≤300℃ | 8-Φ13 |
| PH-10 | 340 | 300 | 240 | 180 | 340 | 290 | 240 | 100 | ≤300℃ | 8-Φ14 |
| PH-12 | 360 | 320 | 260 | 180 | 360 | 310 | 260 | 100 | ≤300℃ | 8-Φ14 |
| PH-14 | 380 | 340 | 280 | 180 | 380 | 330 | 280 | 100 | ≤300℃ | 8-Φ14 |
| PH-16 | 400 | 360 | 300 | 180 | 400 | 350 | 300 | 100 | ≤300℃ | 8-Φ18 |
| PH-18 | 420 | 380 | 320 | 180 | 420 | 370 | 320 | 100 | ≤300℃ | 8-Φ18 |
| PH-20 | 450 | 400 | 340 | 180 | 450 | 390 | 340 | 100 | ≤300℃ | 8-Φ18 |
| PH-26 | 500 | 460 | 400 | 180 | 500 | 450 | 400 | 100 | ≤300℃ | 8-Φ18 |
| PH-50 | 650 | 585 | 500 | 200 | 650 | 585 | 500 | 120 | ≤300℃ | 12-Φ20 |
廠家訂貨指南
您在訂購手動插板閥時請注明規格與型號、材質要求。如果是換安裝還需說明連接尺寸如：上下包括法蘭厚度的高度、法蘭孔中心距、內徑等尺寸。
普惠除塵作為手動插板閥生產廠家，可根據使用要求設計、生產各種材質、各種規格型號的手動插板閥，并提供完整的圖紙設計方案。同時還配套生產各種三通分料器、電動翻板閥、電動插板門、氣動插板閥、重錘翻板閥等設備。
